Creación de Escaleras Helicoidales personalizadas en Advance Steel



Las escaleras helicoidales permiten ahorrar metros cuadrados valiosos en ambientes pequeños y conectar los diferentes niveles de un edificio ocupando un área mucho menor que una escalera convencional. Pueden también tener formas atrevidas y configuraciones diversas. Sin embargo, su diseño requiere atención, para evitar que se vuelvan incómodas o peligrosas. Aunque actualmente los softwares BIM están simplificando este proceso, siempre es importante entender las restricciones y algunos de los conceptos básicos para un diseño adecuado.

En Autodesk Advance Steel, tenemos muchas formas de trabajar con Escaleras, y con las escaleras del tipo Helicoidal no es la excepción, pero también podemos trabajar de forma personalizada estas escaleras, de acuerdo a las necesidades del usuario.

Autodesk Advance Steel, posee herramientas avanzadas, para la creación de escaleras Helicoidales Personalizadas definiendo la altura, el ancho y la dirección de la banda de rodadura, peldaños, tipo de barandas, etc.

Paso a paso demostrativo

La primera parte es trazar la geometría de la escalera; divida su arco en segmentos iguales y dibuje líneas rectas para que la construcción coincida con la elevación alrededor de la curva.

A continuación, dibuje splines a lo largo de la línea de construcción. Luego copie hacia abajo para que coincida con la profundidad de la placa.

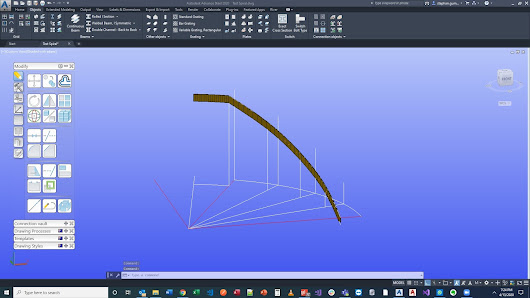

Usando la “Twisted Folded Plat” y la “Folded Plate without adjustment” dibuje / modifique las placas. Tenga en cuenta que la placa plegada se puede aplicar a arcos o splines.

El resultado final será la placa plegada, y podemos copiarlo y tener los dos largueros de la escalera.

Ubicación de peldaños de la escalera,

A continuación, ubicaremos los peldaños de la escalera, utilice "Copia avanzada" para copiar el primer peldaño alrededor de la espiral “array/copy/increment en Z " para obtener todos los peldaños.

Entonces obtendremos la escalera Helicoidal con todos los peldaños.

El diseño de escaleras Helicoidales es una tarea compleja que requiere de herramientas que nos faciliten este proceso de modelado, Lo importante en el diseño es identificar claramente los perfiles, verificar mediciones, identificar colisiones, revisar los niveles, etc. de modo de no cometer errores. Es importante entonces, contar con herramientas que nos faciliten el proceso de diseño de escaleras y que estas herramientas nos ayuden en la actualización de cambios en el diseño. Si usted trabaja en un Área de diseño, ingeniería, construcción, etc., donde se requieren crear modelos 3D y usa actualmente AutoCAD, debería evaluar Advance Steel, ya que le ayudara a crear modelos 3D y generar sus entregables con una excelente calidad y de manera eficiente.
