Novedades de Inventor 2022.1




No espere a la próxima versión anual de Autodesk Inventor para beneficiarse de las nuevas funciones y mejoras del flujo de trabajo que ofrece esta nueva actualización.

Toda la funcionalidad lanzada en las versiones puntuales se incorporará en la próxima versión principal: Inventor 2023.

Actualización de Autodesk Inventor

  1.  Mejora de iLogic: copie y pegue una regla dentro del navegador iLogic.

  • Se ha simplificado la copia de reglas de iLogic en nuevos componentes.
  • Ahora puede seleccionar la regla iLogic en el navegador iLogic, hacer clic con el botón derecho del mouse (RMB) y seleccionar 'copiar', luego hacer clic en RMB nuevamente y seleccionar 'Pegar' para copiar su regla en el mismo componente u otra pieza o ensamblaje.


    2.  Cambie el nombre de los esquemas de color personalizados en el editor

      Ahora puede cambiar el nombre de sus esquemas de color personalizados desde el editor de esquemas de color.

Inventor 2022.1 ¿Qué hay de nuevo en el modelado de ensamblajes?

Cambiar el nombre de las vistas de diseño al crearlas.

Cuando crea o copia una vista de diseño, ahora puede editar su nombre inmediatamente.

Pieza derivada: sustituya el componente base.

Inventor 2022.1 incluye una nueva opción para el flujo de trabajo derivado, que le permite cambiar el componente base de una pieza o ensamblaje derivados.

Resaltado de componentes invisibles.

Al pasar el cursor del mouse sobre los componentes en el navegador de ensamblajes, los componentes que tienen su visibilidad desactivada se resaltarán en la ventana del modelo.



Selección de componentes invisibles o suprimidos

Hemos facilitado la agrupación de componentes seleccionados que no puede ver en la ventana gráfica, con nuevos filtros de selección para seleccionar todos los componentes invisibles o suprimidos.

Sugerencia: puede asignar una tecla de comando personalizada para estos filtros en el cuadro de diálogo Personalizar.

Consejo: use la combinación de teclas de acceso rápido 'SHIFT + RMB' para que aparezcan los filtros de selección en el cursor.

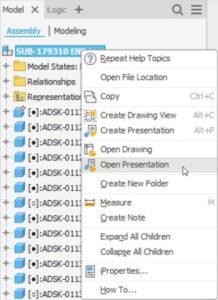

Acceso rápido a archivos de presentación

Ahora puede abrir archivos de presentación desde el navegador de modelos de ensamblaje.

Estados del modelo sustituto

Para aclarar qué flujos de trabajo están disponibles cuando un modelo sustituto está activo, los siguientes comandos estarán deshabilitados (atenuados) o mostrarán un mensaje de advertencia.

En la cinta:

  • Colocar componente iLogic.
  • Analizar interferencia.
  • Activar Contact Solver.
  • Convertir a pieza soldada.

Menú contextual del componente:

  • Descender / Promocionar
  • Reemplazar desde el Centro de contenido

La simulación dinámica mostrará un mensaje que explica el estado del modelo sustituto (un ensamblaje que se ha derivado en una sola pieza) no tiene cuerpos móviles.

Frame Analysis mostrará un mensaje que explica la necesidad de cambiar a un estado de modelo no sustituto.

Migración de piezas de repuesto heredadas

Al migrar diseños sustitutos a Inventor 2022, el proceso de verificación automática de actualizaciones ya no se inicia.

La migración no se interrumpe innecesariamente, y luego puede anular la supresión del enlace con la base y usar la actualización local para obtener la última versión sustituta.

Mejoras en el administrador de BOM

Ahora puede seleccionar varias celdas adyacentes o no adyacentes en el administrador de lista de materiales (BOM) y eliminar su contenido.

Inventor 2022.1 ¿Qué hay de nuevo en el modelado de piezas?

Selección de bordes múltiples para chaflanes

Al crear chaflanes de 'distancia-distancia' en Inventor 2022.1, ahora puede seleccionar varios bordes en una cara compartida que no se tocan.

Selección de ventana en chapa

Ahora puede seleccionar perfiles de corte de chapa en la ventana.

Selección de punto medio en bocetos

Ahora puede aplicar cotas angulares de distancia y de 3 puntos a los puntos medios de línea de boceto, arco y borde de pieza en bocetos de pieza, ensamblaje y dibujo, sin tener que agregar manualmente el punto medio primero.


Edite y comparta bocetos desde la dimensión del boceto.

Ahora es posible editar o compartir un boceto de una cota de boceto seleccionada en piezas y ensamblajes.

Cuando selecciona una cota, la opción Editar Croquis está disponible en el menú contextual para piezas y ensamblajes. La opción Compartir boceto está disponible solo para piezas.

Inventor 2022.1 ¿Qué hay de nuevo en dibujos?

Insertar símbolo de croquis

Para facilitar la inserción de los símbolos de boceto, sin tener que volver a seleccionar las opciones, las opciones de Símbolo de boceto ahora se conservan en todas las sesiones de Inventor, por usuario.

Esto incluye:

  • Líder, Visible
  • Estático
  • Recorte de símbolos
  • Escala
  • Girar

Eliminar hojas usando la tecla Eliminar

Ahora puede eliminar hojas de dibujo seleccionando una hoja y presionando la tecla Suprimir.

El comando "Eliminar hoja", disponible al hacer clic en RMB en una hoja, ha sido renombrado como "Eliminar".

Navegación de varias hojas

Para que sea más fácil navegar a través de las hojas en dibujos de varias hojas, ahora puede navegar usando los comandos 'Hoja siguiente' o 'Hoja anterior', disponibles al hacer clic en RMB o usando 'CTRL + Página arriba' o 'CTRL + Página Abajo'.


Mejoras de rendimiento

  • Rendimiento gráfico para estos estilos visuales, estructura alámbrica con bordes ocultos y estructura alámbrica solo con bordes visibles.
  • Cambiar la visibilidad de los componentes en el modo Express.
  • Rendimiento abierto para archivos de ensamblaje / pieza / dibujo con imágenes de gran tamaño.

Mejoras en Inventor 2022.1 Translator

  • Leer y escribir CATIA V5-6R2021.
  • Leer nombres de materiales de SolidWorks.
  • Mejore el rendimiento de lectura y el uso de la memoria para los formatos DGN y SketchUp.
  • Mejore el rendimiento al crear una malla en la nube a partir de un archivo CATIA V5 (.catpart).
  • Leer Creo 8.0.
  • Leer y escribir Pro / E Granite 14.
  • Se agregó soporte para la jerarquía de ensamblaje a QIF.
  • Soporte agregado para tolerancia geométrica con zona proyectada.

Para mayor información sobre el software y/o adquisición de la licencia y capacitaciones, ingresa aquí.
