Generación de Listados de Materiales en AutoCAD Plant 3D

La lista de materiales, o Bill of Materials (BOM) en inglés, es un documento que define todos los elementos indispensables para llevar a cabo un proceso de Fabricación. Por lo general, la lista de materiales interviene en las diferentes etapas de diseño, Fabricación y montaje.

Una lista de materiales bien elaborada y planificada repercute positivamente en el correcto abastecimiento de las líneas de producción. Los almacenes deben adaptarse a los exigentes ciclos de producción y, para que toda la cadena de suministro esté coordinada y en sintonía, el primer paso para cualquier fabricante es elaborar una lista de materiales adecuadamente.

El uso de software de generación de listas de materiales es imprescindible para controlar de manera automática los componentes, número de identificación, descripción, cantidad de cada componente.

Report Creator es una herramienta para generar listas de piezas, listas de materiales u hojas de especificaciones, utilizando datos de P&ID o dibujos Plant 3D. Puede usar la herramienta simplemente para ejecutar informes preconfigurados, un proceso muy simple de dos pasos.

Para generar Listado de Materiales:

1. Ingresar al programa AutoCAD Plant Report Creator ya sea por el menú inicio o el acceso directo.

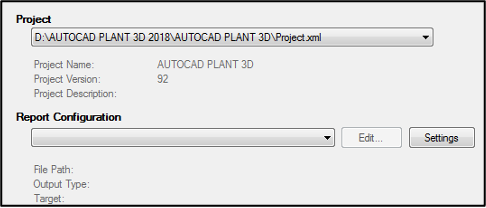

2. En el cuadro de diálogo Plant Report Creator:

• Vaya a la carpeta donde esta ubicado su proyecto
• Seleccione el archivo project.xml
• Haga clic en Abrir

3. Haga clic en Settings

• En el cuadro de diálogo Settings
• Por defecto está configurado en General (Esta ubicado en la ruta de instalación del Plant 3D)
• Haga clic en Ok

4. Selección de plantillas de reportes

• Seleccione 3d Parts
• Selecione Edit

Nota: Estas Plantillas de reportes ubicados en la carpeta General, no se pueden editar, ya que son plantillas por defecto de AutoCAD Plant Report Creator.

5. Configuración de Reportes (Report Configuration)

• En este cuadro de dialogo podemos configurar la salida del reporte
• También podemos configurar el El formato de salida
• Seleccione Edit Query

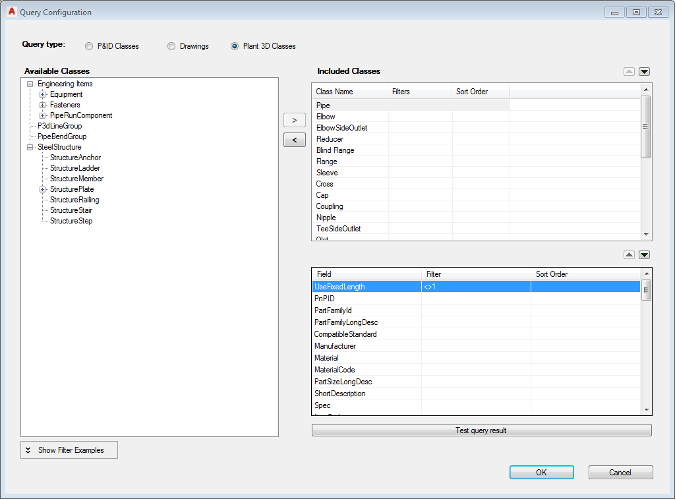

6. Cuadro de diálogo Query Configuration

• En la lista de clases disponibles (Available Classes)
• Podemos agregar y quitar los elementos que queremos que se muestren en nuestro reporte
• Para el ejercicio dejémoslo con la misma configuración
• Clic en Ok

7. Visualización de los reportes

•  Visualice el reporte a generar
•  Haga clic en Preview



8. Imprimir /Exportar

• Selccione Print /Export

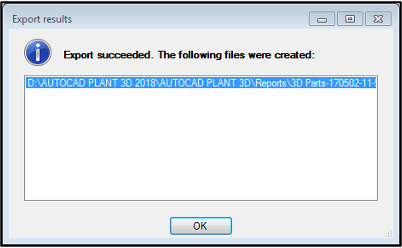

• Nos mostrará un cuadro de dialogo Export results

• Nos mostrará la dirección donde estará ubicado el reporte

• Clic en Ok

9. Abrir los reportes generados

AutoCAD Plant 3D te ofrece posibilidades avanzadas de personalización de reportes. usted podrá generar reportes de forma automatizada, ordenada y con una alta fiabilidad. Si usted está involucrado en alguna de las siguientes áreas: dibujo, diseño de Tuberías, AutoCAD Plant 3D le ayudará a incrementar la productividad y calidad de su trabajo y de los proyectos que desarrolla. El entrenamiento del software le dará una ventaja competitiva dentro de la empresa donde labora.
