Autodesk presentó las novedades de la versión 2023 de AutoCAD
Plant 3D. Su conjunto de herramientas te permite crear y editar modelos 3D y
P&ID, además de poder extraer diseños ortogonales e isométricos de tuberías
con herramientas específicas de la industria para el diseño de plantas.
A continuación te presentamos las actualizaciones de esta versión 2023:
1. Colaboración y P&ID
a) Colaboración para Plant 3D
Colabora en los modelos de diseño de plantas con otros equipos del proyecto de modo que se sigan los requisitos de cumplimiento. Todo ello en un entorno de datos común basado en la nube.
b) Dibujo de P&ID rápidoUsa los comandos contextuales de AutoCAD para simplificar el dibujo de P&ID.
c) Bibliotecas de símbolos estándar de la industria
El conjunto de herramientas Plant 3D incluye bibliotecas de símbolos estándar en la paleta de herramientas. Esto incluye PIP, ISA, ISO/DIN y JIS.
d) Validación de datos
Identifica rápidamente cualquier error mediante el escaneo de los P&ID en busca de incoherencias en los datos de acuerdo con reglas definidas por el usuario.
2. Modelado 3D

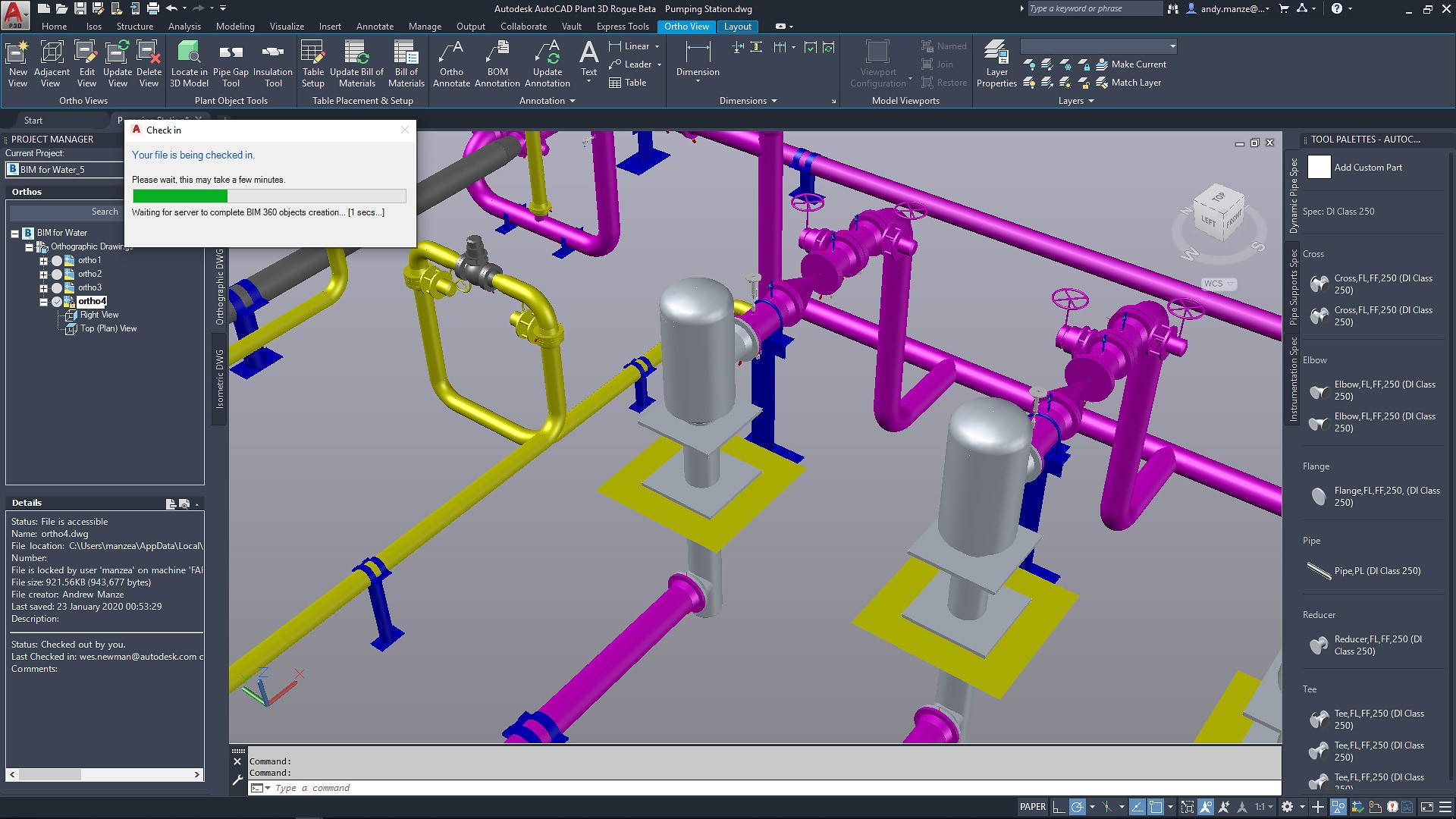

a) Modelado rápido de plantas en 3D
Crea rápidamente modelos de plantas en 3D usando equipo de modelado paramétrico, bibliotecas de acero estructural y especificaciones de tuberías para un proyecto en particular mediante el uso de los catálogos de tuberías estándar de la industria.

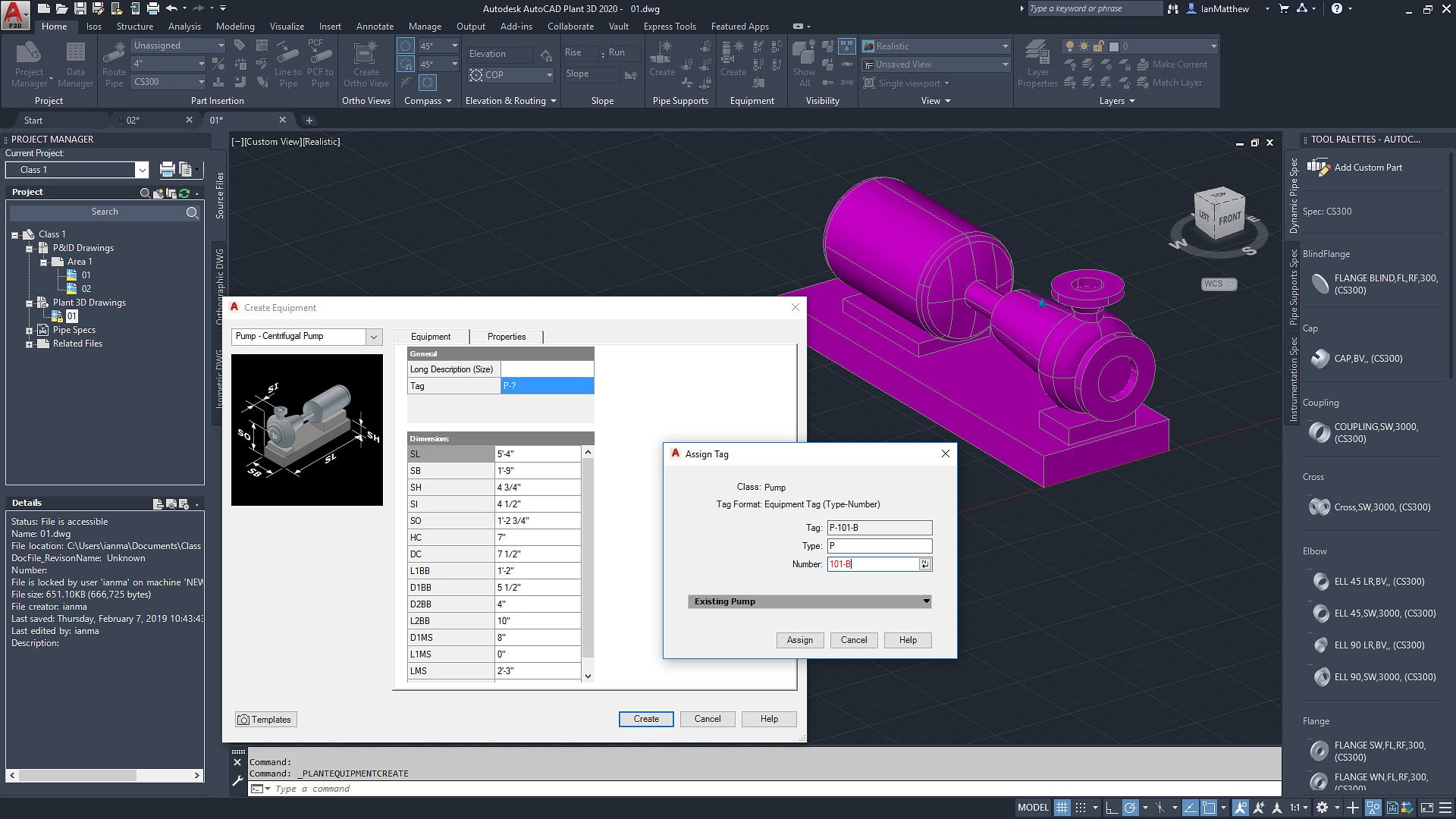

b) Plantillas paramétricas del equipo
Crea y edita equipos mediante plantillas paramétricas para agilizar la creación de presentaciones de plantas.
c) Modelado estructural
Diseña estructuras, escalones, escaleras y barandales con secciones de acero estándar de la industria, incluidas AISC, CISC y DIN.
d) Crea especificaciones de tuberías para un proyecto en particular
Personaliza las especificaciones de las tuberías para cumplir con los requisitos particulares del proyecto. Incluye componentes estándar de la industria, así como componentes personalizados.
3. Documentación de tuberías

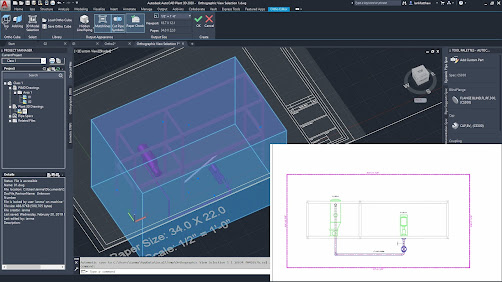

a) Crea y edita dibujos ortográficos de tubería
Extrae los dibujos ortográficos de las tuberías directamente del modelo en 3D y actualízalos al mismo tiempo que el modelo en 3D se actualiza.
b) Producción automatizada de dibujos isométricos de tuberías
Crea dibujos isométricos de tuberías de acuerdo al estándar de la industria o del proyecto directamente del modelo 3D.

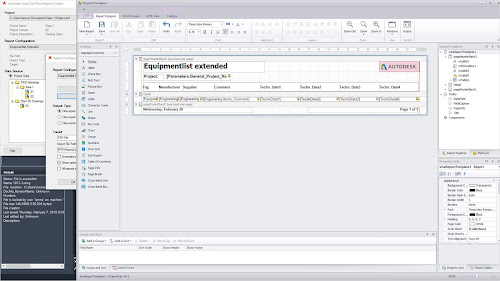

c) Reportes automatizados específicos del proyecto
Define los formatos de informe para el proyecto y completa automáticamente los datos directamente desde el modelo en 3D.

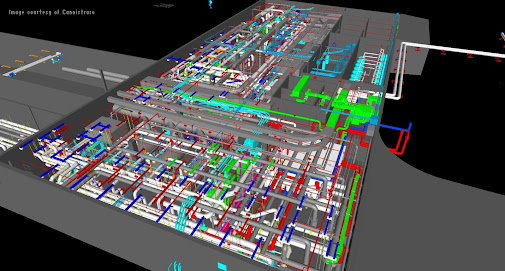

d) Documentación del modelo BIM
Trabaja con otras disciplinas de la industria y crea modelos BIM para la planta.
